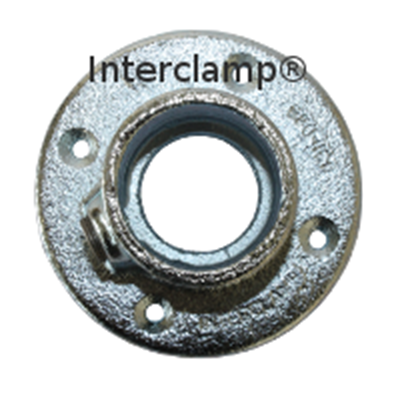

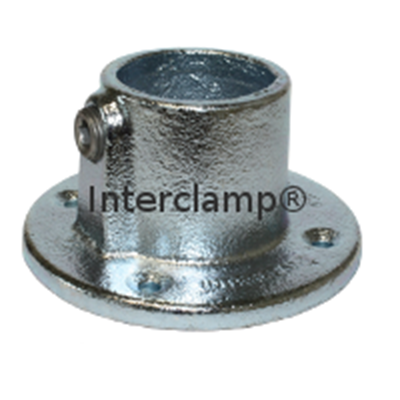

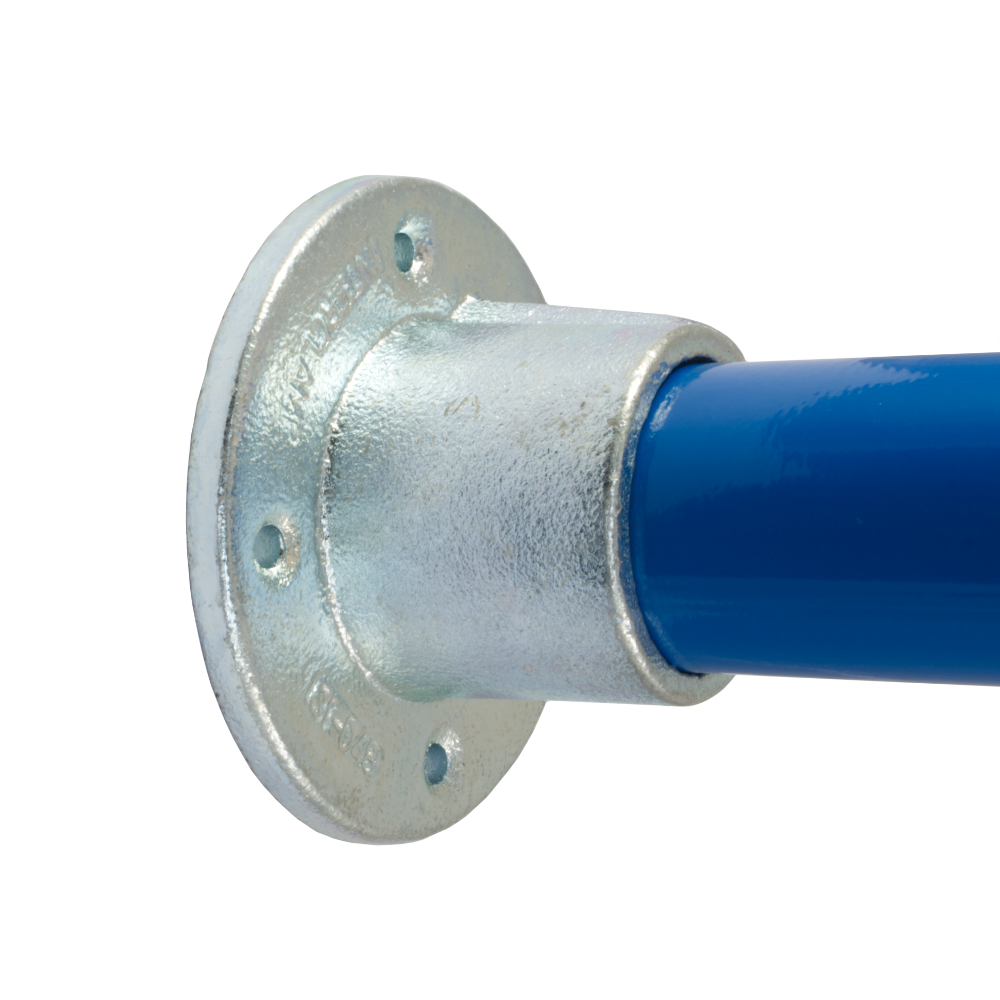

131 - Brida de pared

Brida de fijación posicional que se usa a menudo cuando los rieles se encuentran con paredes en sitios nivelados.

Advertencia: Este accesorio Interclamp® no se recomienda como una placa base para soportar pasamanos, barandas, parapetos, balaustradas u otras estructuras. Por favor use el tipo 132 como alternativa.

Positional fixing flange which is often used where rails meet walls on level sites.

Warning: This Interclamp® fitting is not recommended as a base-plate to support hand-railing, guard-railing, parapets, balustrades or other structures. Please use type 132 as an alternative.

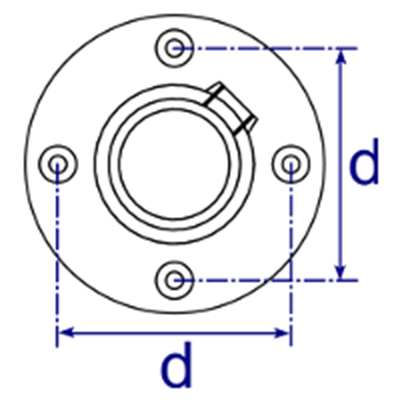

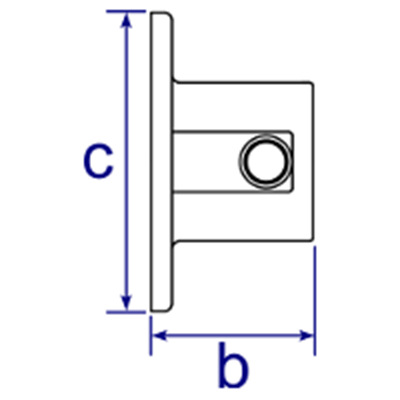

De datos del producto y dimensiones

Tamaño b (mm) c (mm) d (mm) Hole Dia (mm) Peso (kg) Box Qty* Part No
  A27   42   83   59   7   0.31   98   131-A27
  B34   48   89   65   7   0.48   70   131-B34
  C42   51   102   76   7   0.65   48   131-C42
  D48   59   114   88.5   7   0.86   32   131-D48
  E60   64   128   97   7   1.11   21   131-E60

* Fittings are sold individually and do not need to be bought in box quantities. Box quantities may be subject to change without prior notice.

Figures given as guidance only, dimensions and weights are subject to manfacturing tolerances and may be altered without prior notice.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
